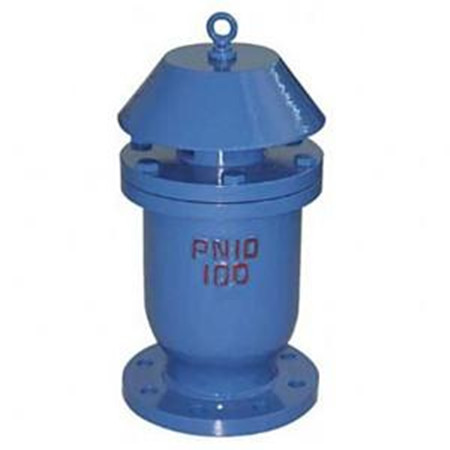

產品名稱：快速排氣閥
產品型號：KP
KP快速排氣閥作用原理： 管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。 主要用途： KP快速排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
主要特點：
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼，使用壽命長，安全可靠。
技術參數:
1.介質：清水
2.溫度：常溫
3.閥體：灰鑄鐵HT200
4.浮球與塞頭：不銹鋼
5.密封材料：丁晴橡膠
6.閥體試驗打壓：1.5mpa
7.浮球、密封試驗打壓：0.05-1.1MPA不漏水

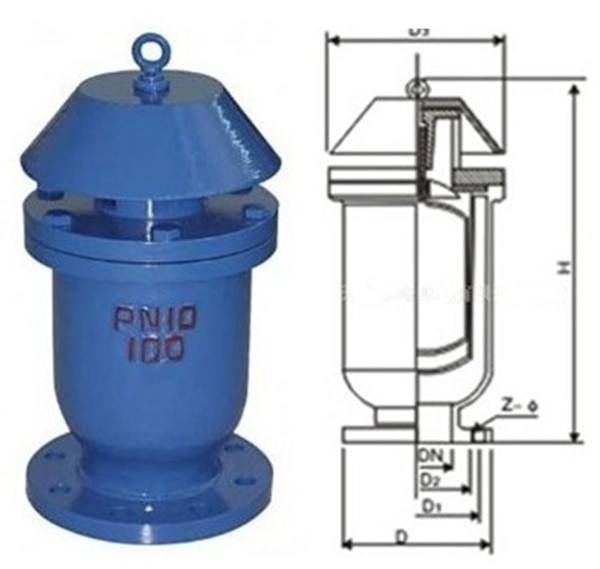

KP快速排氣閥法蘭連接尺寸:
|
公稱通徑
|
D
|
D1
|
D2
|
D3
|
H
|
Z-φd
|
|
DM(mm)
|
|
25
|
115
|
85
|
65
|
140
|
285
|
4-14
|
|
50
|
160
|
125
|
102
|
160
|
340
|
4-14
|
|
80
|
195
|
160
|
135
|
205
|
490
|
4-18
|
|
100
|
215
|
180
|
158
|
240
|
545
|
8-18
|
|
150
|
280
|
240
|
212
|
300
|
615
|
8-23
|
|
200
|
335
|
295
|
268
|
380
|
730
|
8-23
|
KP-10型快速排氣閥每小時排氣量表
|
規格
|
25
|
50
|
80
|
100
|
150
|
200
|
|
立方米/小時
|
2-88
|
85-352
|
19-795
|
27-1145
|
41-1709
|
76-3179
|
